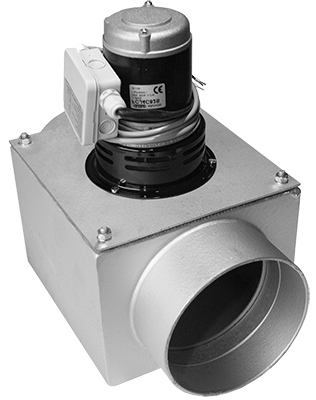

Alacsony kéményhuzat esetében az égéstermékek kazánházba történő visszaszivárgásának korlátozására szolgál, VIGAS faelgázosító kazánba történő tüzelőanyag utántöltésekor.Vállalatunk két típusú ventilátort gyárt:
• V25 ventilátor - VIGAS 25 és 29 UD típusú faelgázosító kazánok részére tervezett
• V80 ventilátor - VIGAS 40, 60, 80 típusú faelgázosító kazánok részére tervezett
Az elszívó ventilátor nem tartozik a Vigas faelgázosító kazán alapfelszereléséhez.

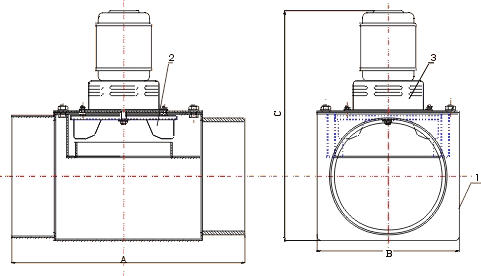

A ventilátor háza (1) 2,5 mm vastagságú lemezből gyártott hegesztett konstrukció. A bemeneti torok az elszívó ventilátor VIGAS faelgázosító kazánra történő felszerelésére szolgál, a kimeneti torok a kéménycsőbe történő szerelésre alkalmas. A járókerék (2) közvetlenül a hűtőkerék által hűtött elektromotor (3) tengelyéhez van erősítve. A ventilátor felülete hőellenálló bevonattal van felületkezelve.
A ventilátor a VIGAS faelgázosító kazán kimenti kéménytorkán van elhelyezve. Javasoljuk a ventilátorszekrény olyan elhelyezését, hogy a motor tengeje horizontális helyzetben legyen. A ventilátor részét képezi egy doboz az indító kondenzátorral, amelyet a kazán függőleges falára szükséges felerősíteni úgy, hogy a vezetékek érintkezése a kéménycsővel elkerülhető legyen. A kondenzátor dobozához mellékelt vezetéket az AK 2000 szabályozóba szükséges csatlakoztatni, az "Elszívó ventilátor" jelölésű csatlakozóba. A bekötési rajz a VIGAS faelgázosító kazánok használati utasításában található meg.
|
Ventilátor típusa |
V25 |
V80 |
|
|---|---|---|---|
|
Hosszúság A |
mm |
385 |
385 |
|
Szélesség B |
mm |
235 |
235 |
|
Magasság C |
mm |
347 |
382 |
|
Bemeneti torok átmérője |
mm |
167 |
203 |
|
Kimeneti torok átmérője |
mm |
159 |
194 |
|
Max. használati hőmérséklet |
°C |
600 |
|---|---|---|
|
Fordulatszám |
1/p |
2780 |
|
Teljesítmény |
W |
48 |
|
Hálózati feszültség |
V/Hz |
230/50 |
|
Védettségi osztály |
IP 20 |
|
|
Súly |
kg |
13 |
|
Környezet hőmérséklete |
°C |
0-80 |
